Рисование в перспективе | CorelDRAW для Windows

Нарисуйте объекты или иллюстрированные сцены в перспективе, быстрее и проще, чем когда-либо. Выберите 1, 2 или 3-точечную перспективу, нарисуйте или добавьте существующую группу объектов на общей плоскости перспективы, а также свободно перемещайте и редактируйте объекты, не теряя перспективы.

С помощью чертежа в перспективе (Объект  Перспектива  Рисование в перспективе) можно рисовать сложные эскизы, узоры и проекты, создавая иллюзию расстояния и глубины.
При рисовании в перспективе CorelDRAW автоматически создает поле перспективы и позволяет добавлять линии и фигуры, которые выравниваются по линиям перспективы. В результате получается группа перспективы, состоящая из поля перспективы и добавленных объектов. Чертеж может содержать несколько групп перспективы с уникальными полями перспективы.

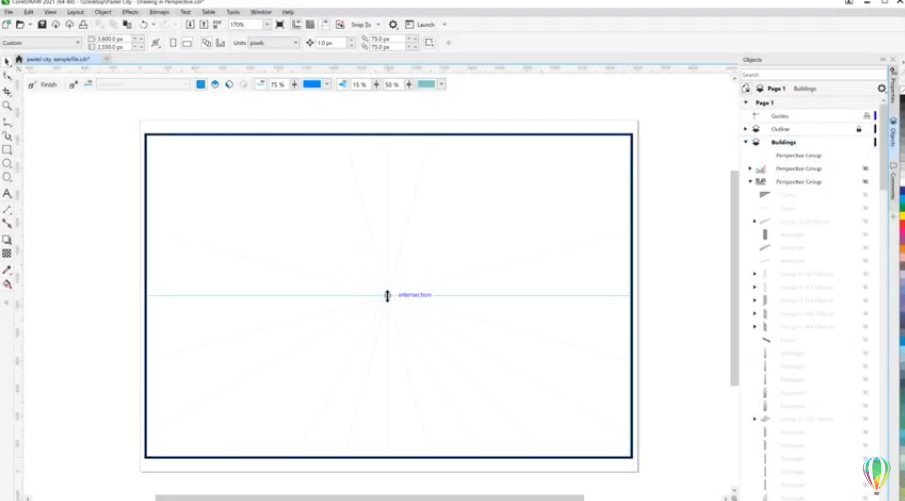

Поле перспективы содержит сетку линий перспективы, которые сходятся в одну, две или три точки схода. Видимая часть поля перспективы называется окном просмотра.



CorelDRAW предоставляет заготовки для трех типов перспективы: с одной точкой, двумя точками и тремя точками.

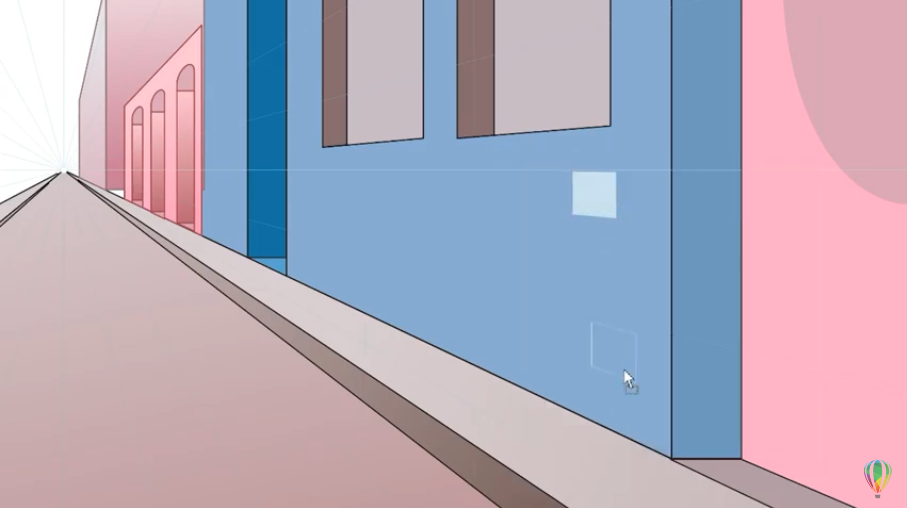

• Одна точка — создание поля перспективы, в котором все линии исчезают в одной точке схода

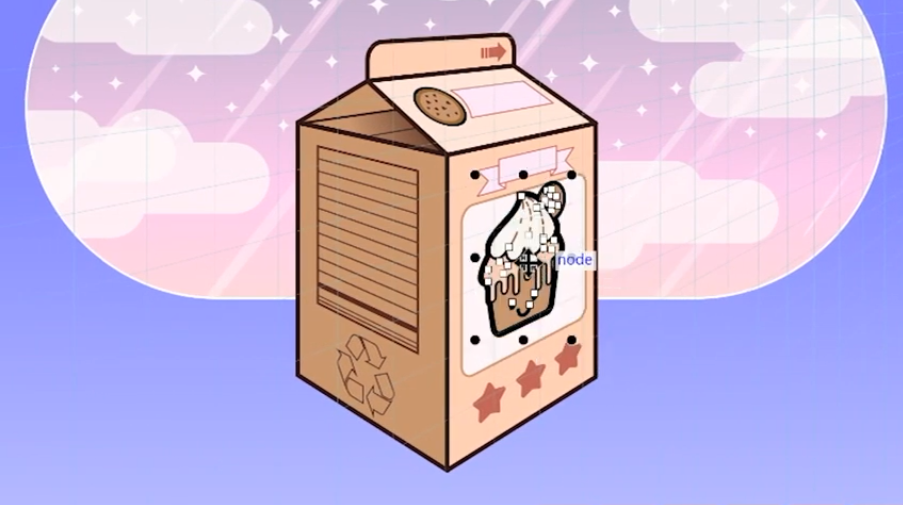

• Две точки — создание поля перспективы, в котором все линии исчезают в двух точках схода
• Три точки (взгляд снизу) — создание поля перспективы, в котором все линии исчезают в одной из трех точек схода. Эта заготовка позволяет создавать перспективу «взгляд снизу».
• Три точки (взгляд сверху) — создание поля перспективы, в котором все линии исчезают в одной из трех точек схода. Эта заготовка позволяет создавать перспективу «взгляд сверху».



Перед началом рисования в поле перспективы можно выбрать плоскость, на которую требуется нанести рисунок. Можно рисовать на ортогональной плоскости (плоской плоскости без перспективы), на верхней плоскости перспективы или на одной из боковых плоскостей перспективы.
Чертеж в перспективе создает эффект того, что зритель или камера находятся на определенном расстоянии от объектов. Все объекты масштабируются относительно зрителя. В CorelDRAW положение зрителя обозначается линиями камеры, которые можно использовать в качестве вспомогательного средства для размещения объектов. Линии камеры связаны с активной плоскостью перспективы и скрыты по умолчанию. После отображения линии камеры ее можно перемещать для увеличения или уменьшения расстояния между зрителем и изображенными объектами. Перемещение линии камеры не изменяет существующие объекты, но влияет на способ отображения объекта при его перемещении на активную плоскость. Если сторона объекта выровнена с линией камеры, эта сторона отображается в масштабе 100% (она не укорачивается и не удлиняется). Стороны объекта или объекты, размещенные на расстоянии от линии камеры, будут выглядеть меньше их фактического размера.



Можно настроить заготовки чертежа в перспективе, настроив поле перспективы. Например, можно перемещать точки схода, линии горизонта и линии камеры. Можно также изменить размер окна просмотра.
* При сохранении чертежа, содержащего группы перспективы, в CorelDRAW версии, предшествующей 23.0 (2021), группы перспективы сохраняют свой внешний вид, но сохраняются как обычные группы объектов.
